HRS-T408动态扭矩传感器(非接触式)

HRS-T408动态扭矩传感器(非接触式),采用优质合金钢 不锈钢材质,适用于各类转速高,长的扭矩测量场合, 两端均为键连接,最高转速可8000RPM
适用于各类转速高 非接触式扭矩传感器
两端均为键连接 最高转速可8000RPM
在线咨询 产品图纸
产品描述资料下载
HRS-T408动态扭矩传感器(非接触式),非接触式扭矩传感器是我公司在应变桥专用技术基础上研制开发的新产品。
·适用于各类转速高,长的扭矩测量场合
· 两端均为键连接,最高转速可8000RPM
技术参数:
指标名称 参数规格
量  程 50,100-500Nm,1-50KNm
供电电源 ±15V DC(适用频率信号输出)、24V DC(适用电压或电流信号输出)
扭矩信号 5~15Khz(幅值12V,零点10kHz)、4~20mA、1~5V、0-10V(可选)
转速范围 0~1000、3000、6000、8000转/分
转速信号 标准产品不带测转速,如果带测转速订货时说明
精    度 ±0.1%FS,±0.25%、±0.5%
年稳定性 0.25%/年
绝缘电阻 ≥2000MΩ(100VDC)
环境温度 -20~70℃(可定制高温型-20~120℃)
相对湿度 0~90%RH
过载能力 150%
频率响应 1ms

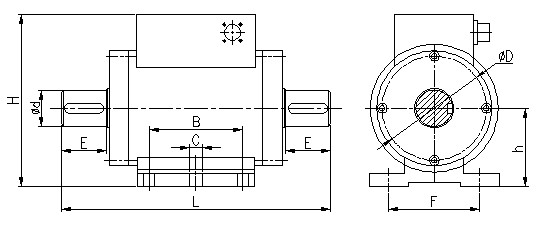

外形尺寸图:

量程(Nm) D φd L E H h B G F 键(L*W*H) 备注
50-100 78 18 188 28 111 54 72 10 70 26*6*6 单键
200 88 28 207 35 132 60 72 10 70 30*8*7 单键
300-500 98 38 240 45 142 65 72 10 70 38*10*8 双键
1K 108 48 275 60 152 70 69 11 90 40*14*9 双键
2K 118 55 298 70 164 77 69 12 90 60*16*10 双键
3K-5K 143 75 356 100 189 90 68 14 146 93*20*12 双键
10K-20K 158 98 388 118 204 109 80 14 170 108*28*16 双键
30K 205 125 395  110 270 140 79 17 170 102*32*18 双键
50K 215 140 451 135 273 138 79 17 170 123*36*20 双键
注:本图尺寸仅供参考,详细尺寸以订单为准。
