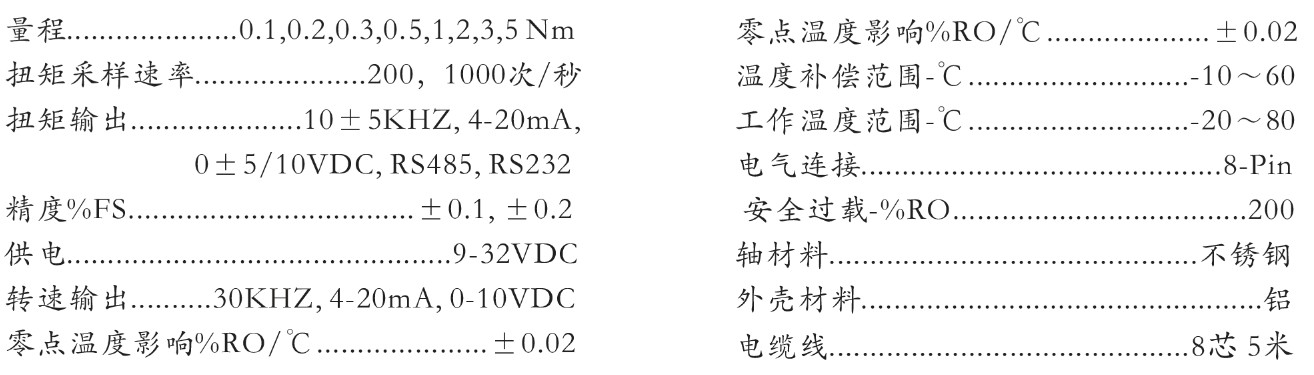

| 非接触式，结构小巧，紧凑 | 量程0.1-5Nm |

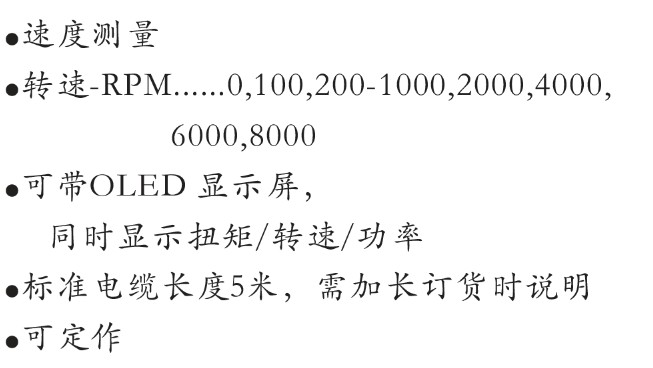

| 不锈钢轴 | 最高转速8000RPM |

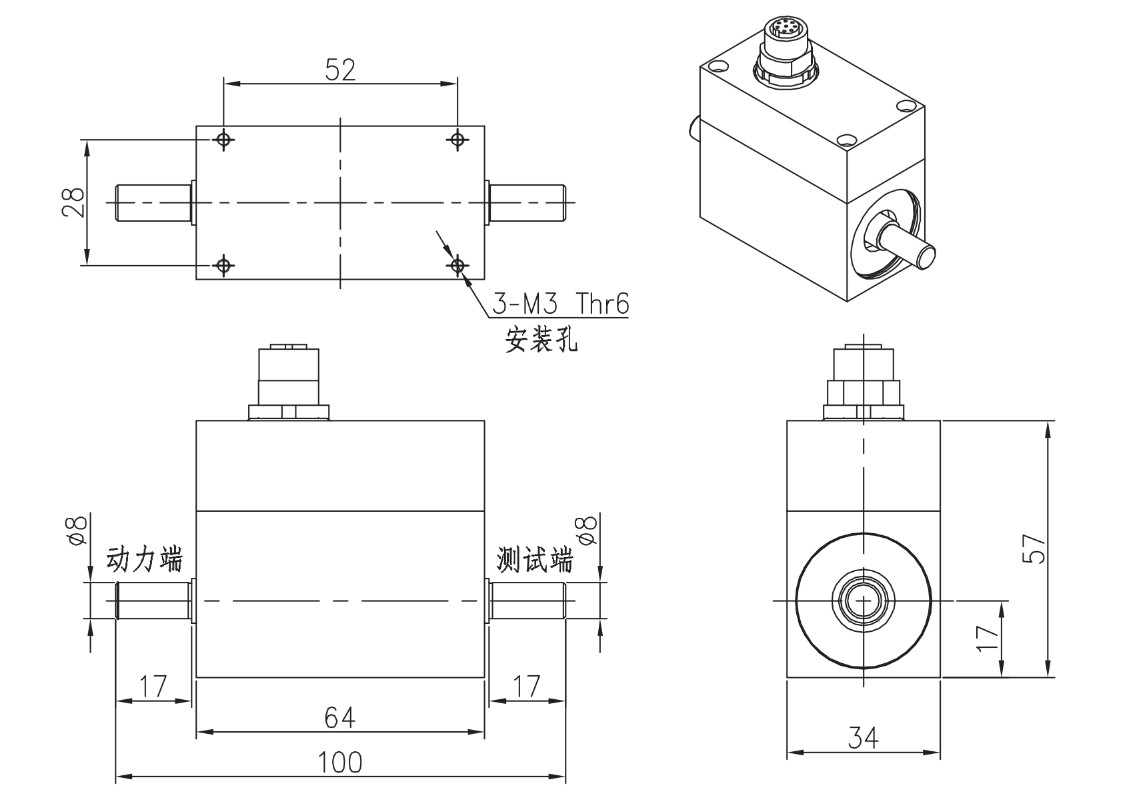

| 在线咨询 | 产品图纸 |

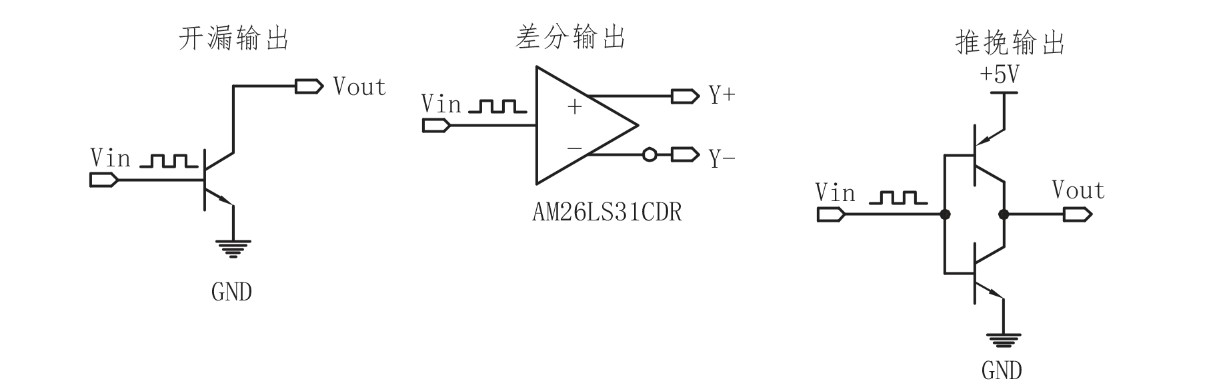

| 输出方式 | 描述 | |
| 信号 | 脉冲开漏 | NPN开涌,用户需接上拉电阻R才有脉冲输出,输出5V，R为330 Ω-1kΩ,输出12V,R为2k Ω-4.7kΩ,输出12V,R为10k Ω-20kΩ。 |
| 扭矩默认10±5KHz,转速默认0-30KHz(60脉冲,1KHz对应1000RPM) | ||
| 有特殊脉冲频率输出,订货时说明。 | ||
| 脉冲推挽 | 高电平默认+5V（也支持+12V）,订货时说明 | |
| 扭矩默认10±5KHz,转速默认0-30KHz(60脉冲,1KHz对应1000RPM) | ||
| 有特殊脉冲频率输出,订货时说明。 | ||
| 脉冲差分 | 差分输出芯片AM26LS31,推荐接收芯片AM26LS32,也可直接驱动光耦 | |
| 扭矩默认10±5KHz,转速默认0-30KHz(60脉冲,1KHz对应1000RPM) | ||
| 有特殊脉冲频率输出,订货时说明。 | ||
| 电压输出 | 满量程支持0±1 0DCV,在满量程范围内,用户任意规定输出范围 | |
| 扭矩默认0±1 0DCV,转速默认0-10DCV。 | ||
| 电流输出 | 满量程支持0-20mA,在满量程范围内,用户任意规定输出范围 | |
| 扭矩默认4-12-20mA,转速默认4-20mA。 | ||
| 通信 | RS485 | 通信速度(bps)支持:115200,57600,38400,19200,9600,4800,2400 默认115200。 |
| RS232 | 通信速度(bps)支持:115200,57600,38400,19200,9600,4800,2400 默认115200。 |
|
| CAN | 通信速度(bps)支持:1M,500K,250K,100K,50K,10K,1K,默认1M。 | |
| 电源默认24DCV ,12DCV供电订货时说明, 24DCV供电Max.150mA, 12DCV供电 Max.300mA 。 | ||
| 8芯电气连接(输出信号和通信并存） | |||||||||||||||||||||||
| 电源 | Pin5 | 红 | 电源Vin+ | ||||||||||||||||||||
| Pin6 | 黑 | 电源Vin- | |||||||||||||||||||||
| 信号 | 脉冲/电流/电压 | 差分 | |||||||||||||||||||||
| Pin3 | 绿 | 扭矩 | 扭矩A+ | ||||||||||||||||||||
| Pin4 | 黄 | 转速 | 转速B+ | ||||||||||||||||||||
| Pin1 | 白 | 信号-(GND) | 扭矩A- | ||||||||||||||||||||
| Pin2 | 监 | 无(或空) | 转速B- | ||||||||||||||||||||
| 通信 | RS485 | RS232 | CAN | ||||||||||||||||||||
| Pin7 | 棕 | A+ | TxD | H+ | |||||||||||||||||||
| Pin8 | 灰 | B- | RxD | L- | |||||||||||||||||||
| 信号-（公共墙）必须使用白色GND,不能使用输入电源-。 | |||||||||||||||||||||||
| Vin-与Gnd不是等电平,有电压差值。 | |||||||||||||||||||||||
