煤粉仓自动配料系统

  煤粉仓自动配料系统  本系统实施的目的在于能够连续稳定的称量并控制高炉喷煤设备上的煤粉下料和煤粉喷吹流量,这里采用的CYBQ4采用4
在线咨询 产品图纸
产品描述
  煤粉仓自动配料系统

  本系统实施的目的在于能够连续稳定的称量并控制高炉喷煤设备上的煤粉下料和煤粉喷吹流量,这里采用的HRSQ4采用4-20mA模拟量信号来实现称重数据向PLC的精确传输,使得PLC能通过其传输的精确重量信号来判断并控制煤粉仓的煤粉补充、下料及煤粉喷吹流量。

系统配置:

设备名称

型号规格

数量

单位

信号处理模块

HRSQ4/4-20mA/Rs485

5

称重模块

H-SBW-1T

16

称重传感器

H-210-20T(含附件)

4

煤粉仓

客户提供

1

喷吹罐

客户提供

4

PLC

西门子 S7-300

1

中间继电器

施耐德 LRN

8

交流接触器

施耐德 LC1

8

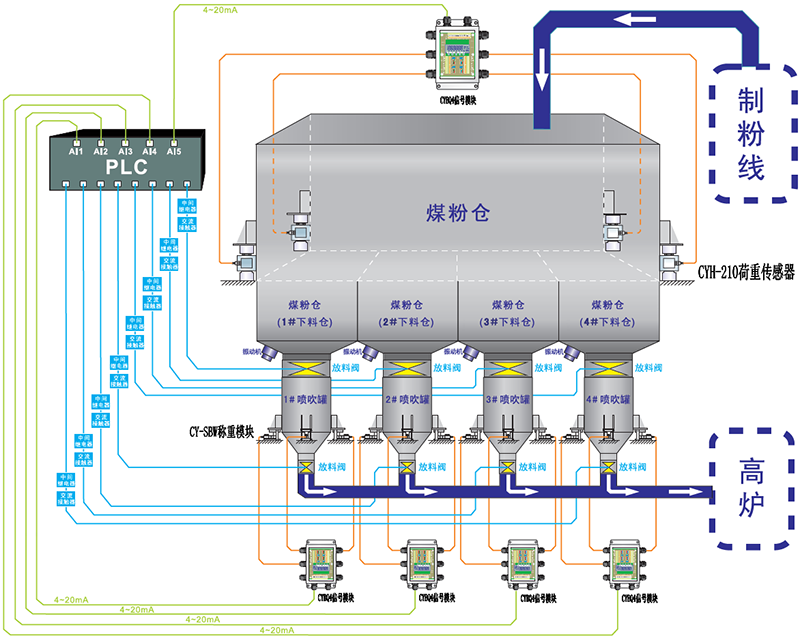

系统示意图:

煤粉仓自动配料系统
