HRS-DN1010动态扭矩传感器采用优质合金钢/不锈钢材质,电阻应变为敏感元件和集成电路构成的一体产品，通过电刷实现供电与信号输出。
· 中低量程扭矩测量,可测量正反两方向扭矩值。
· 两端为轴键连接，安装使用方便。
·转速可达1800转/分
技术参数：
| 参 数 |
技术指标 |
|
参 数 |
技术指标 |
| 量 程 |
5,10,20,50,100,200,300,500,1000Nm |
响应频率 |
100μS |
| 灵敏度 |
1.5±10% mV / V |
绝缘电阻 |
≥5000MΩ/ 100VDC |
| 零点输出 |
±1% F.S. |
激励电压 |
10VDC(9-15VDC) |
| 非线性 |
±0.1，0.3% F.S. |
温度补偿范围 |
-10 ~ 60℃ |
| 滞后 |
≤±0.05% F.S. |
工作温度范围 |
-20 ~ 65℃ |
| 重复性 |
≤±0.05% F.S |
安全超载 |
150% F.S. |
| 蠕变 |
≤±0.03% F.S/30min |
极限超载 |
200% F.S. |
| 温度灵敏度漂移 |
0.03% F.S. / 10℃ |
电缆线尺寸 |
Ø5.2×3m |
| 零点温度漂移 |
0.03% F.S. / 10℃ |
电气连接 |
红/E+，黑/E-，绿/S+，白/S- |
| 输入电阻 |
350,750±10Ω |
材质 |
铝，不锈钢或合金钢 |
| 输入电阻 |
350,700±5Ω |
|
其它要求 |
可定制 |

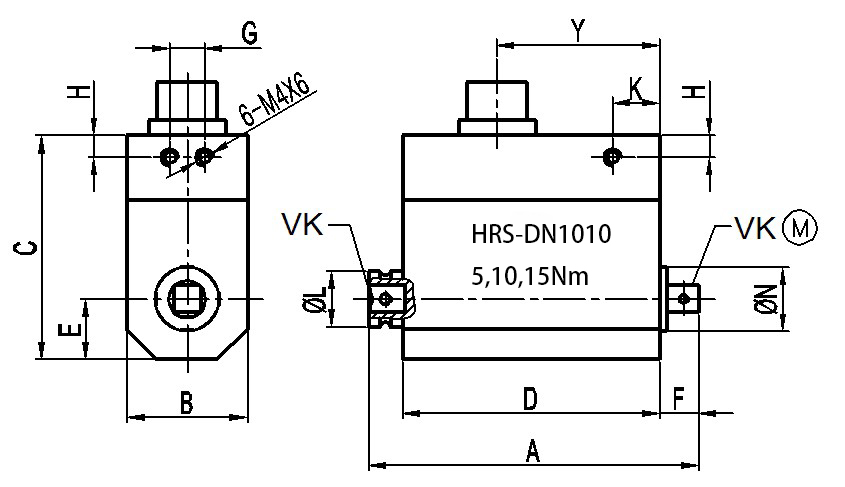

尺寸图：
| 型号 |
量程（Nm） |
VK |
A |
B |
C |
D |
E |
F |
G |
H |
K |
φL |
φN |
Y |
轴向力N |
径向力N |
| HRS-DN1010 |
5,10,15 |
1/4" |
77 |
28 |
52 |
58 |
14 |
8.5 |
8 |
5 |
11 |
13 |
14.8 |
38 |
150 |
30 |
| HRS-DN1011 |
20,30 |
3/8" |
74.5 |
38 |
58 |
44 |
19 |
18 |
/ |
6 |
/ |
25 |
12.7 |
22 |
500 |
60 |
| HRS-DN1012 |
100 |
1/2" |
79 |
38 |
58 |
44 |
19 |
22.5 |
/ |
6 |
/ |
25 |
16.6 |
22 |
700 |
100 |
| HRS-DN1013 |
200-500 |
3/4" |
97 |
58 |
76 |
50 |
29 |
30 |
/ |
5 |
/ |
40 |
30 |
25 |
2000 |
150 |
| HRS-DN1015 |
1000 |
1" |
112 |
73 |
90 |
57 |
36.5 |
34.5 |
/ |
5 |
28.5 |
50 |
40 |
28.5 |
4000 |
250 |
